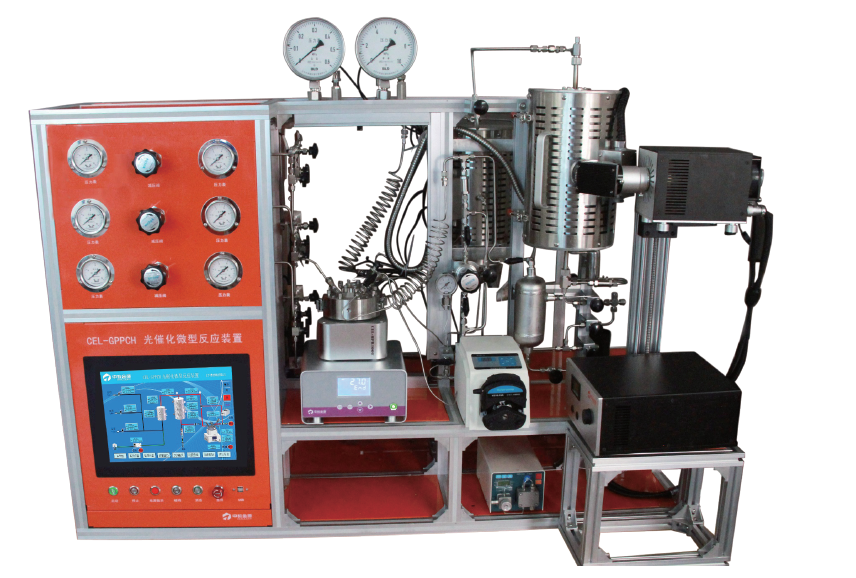

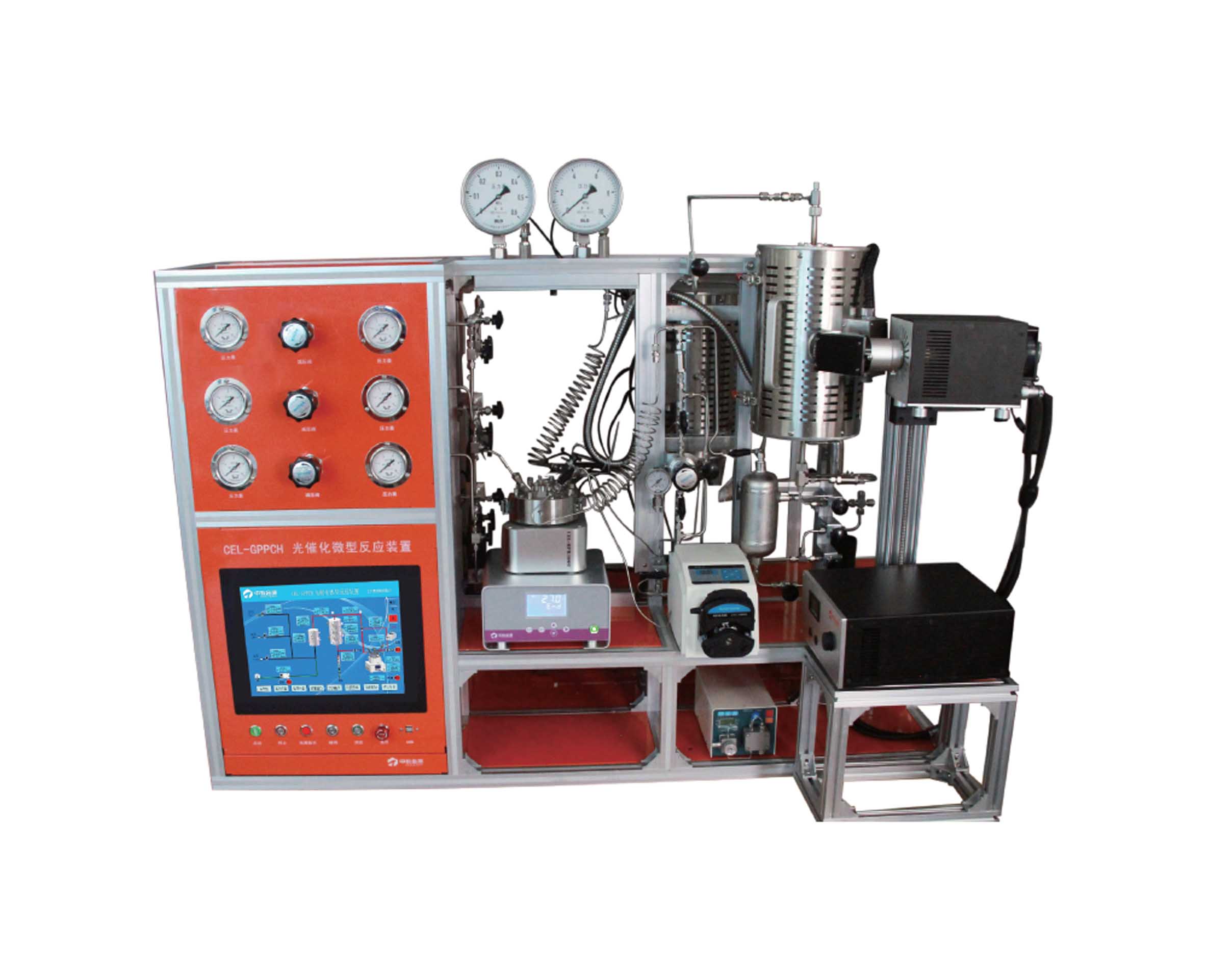

主要技術參數：（高溫高壓同時滿足的光熱反應）

1)壓力：光熱催化耐壓<6MPa,(根據反應器不同耐壓有所變化)；常規熱催化耐壓<6MPa;

2)溫度：<600℃；工作區恒溫：<±1℃；加熱爐：3段；

3)選配方案：<800℃ ，<10MPa，與標配方案<600℃，<6MPa，可以二選一；選配方案由於壓力溫度較高，反應器的重量比較重，如果不是實驗需求必須要高參數，請慎重選擇選配方案。

4)工作區光照：直徑20mm，采用雙麵照射，藍寶石視窗；

5)預熱爐參數<10MPa，<600℃，提高混氣效果，增加催化效率；

6)三路氣：可以任意選擇氣標配預熱爐， 氣體（內含幾十種氣體選擇項），流速：100,100,200ml/min

7)一路液：內含備用液路管路及液路加熱，<200℃,計量泵選配；

8)選配 GC：采用雙FID+TCD三檢測器方案，可以測試所有組分，采用進口VICI自動進樣閥（控溫<200℃），實現任意兩檢測器的同時在線測試，反控工作站。

常用實驗參考方案

1.常用光熱實驗參考方案，參考GPPCM

2.GPPCT，可以實現常規熱微反實驗，標配高壓熱催化反應管，實驗溫度<800℃;實驗壓力<10MPa；可實現三氣一液的各種熱催化反應。  實現催化劑的熱催化評價，出口可實現氣液分離，或全組分檢測分析。

3.合成氨實驗

4.甲烷重整

5.脫硫脫硝SCR

6.二氧化碳加氫

授權專利：

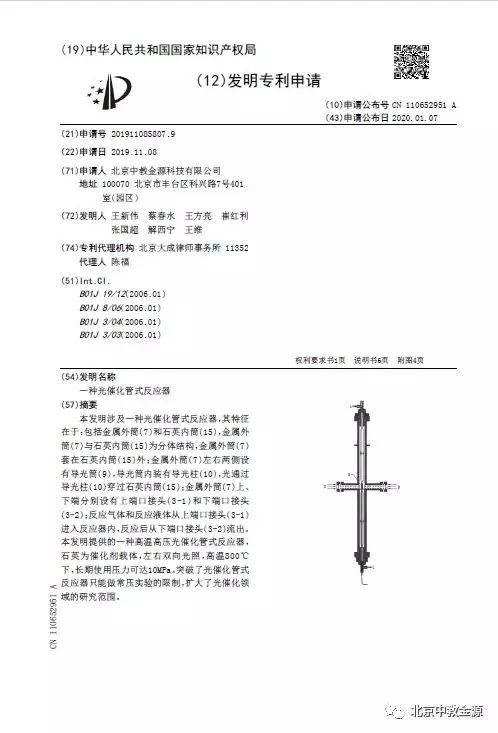

(12)發明專利申請

(10)申請公布號CN 110652951 A

(43)申請公布日2020.01.07

(21)申請號201911085807.9

(22)申請日2019.11.08

(71)申請人  北京香蕉视频污视频科技有限公司

地址100070北京市豐台區科興路7號401室（園區）

 (72)發明人  王新偉  蔡春水  王方亮  崔紅利

張國超  解西寧   王維

(74)專利代理機構  北京大成律師事務所11352

代理人陳福

(51)Int.CI

B01J 19/12(2006.01)

B01J 8/06(2006.01)

B01J 3/04(2006.01)

B01J 3/03(2006.01)

(54)發明名稱

一種光催化管式反應器

(57)摘要

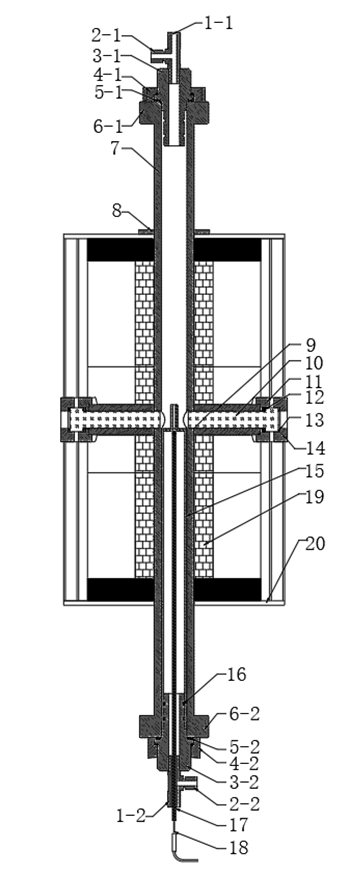

本發明涉及一種光催化管式反應器，其特征在於:包括金屬外筒(7)和石英內筒(15)，金屬外筒(7)與石英內筒(15)為分體結構，金屬外筒(7)套在石英內筒(15)外;金屬外筒(7)左右兩側設有導光筒(9)，導光筒內裝有導光柱(10)，光通過導光柱(10)穿過石英內筒(15);金屬外筒(7)上下端分別設有上端口接頭(3-1)和下端口接頭(3-2);反應氣體和反應液體從上端口接頭(3-1)進入反應器內，反應後從下端口接頭(3-2)流出本發明提供的一種高溫高壓光催化管式反應器石英為催化劑載體，左右雙向光照，高溫800℃下，長期使用壓力可達10MPa，突破了光催化管式反應器隻能做常壓實驗的限製，擴大了光催化領域的研究範圍。
